現如今

5G基站建設如火如荼

5G正在走進家家戶戶

其在通訊、無人駕駛等方面

有著廣闊的應用空間

普及率也在不斷提升

《中國移動經濟發展報告2020》指出

預計2025年中國5G普及率將達到50%

不管是基站建設還是5G應用

都拉動了5G高頻高速線路板的需求

5G全新賽道的開啟

為PCB廠商提供了新的機遇

但也對技術、品質提出了更高的要求

正業科技全新自動線寬測量儀（XK32A）

技術提升，硬件、軟件全面升級

可用于5G及高端線路板的檢測

為品質保障、安全使用保駕護航

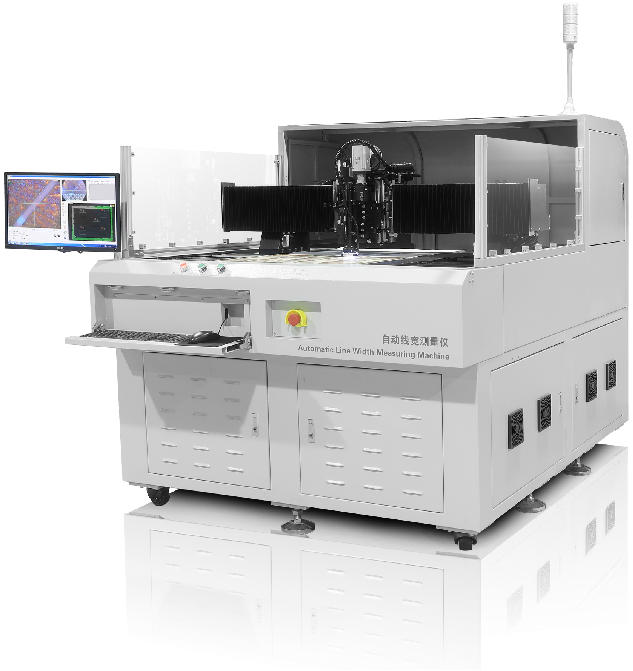

正業科技全新自動線寬測量儀（XK32A）

正業科技全新自動線寬測量儀（XK32A）主要應用于5G高端線路板及普通線路板的內、外層半成品經顯影蝕刻后（上綠油前）線路的上幅及下幅寬度、線距，圓孔（相機視野范圍內）檢查和分析。

正業科技線寬測量儀研發已超過 10 年

線寬系列產品在PCB行業銷售已超過 400 臺

技術過硬！運行穩定！質量可靠！

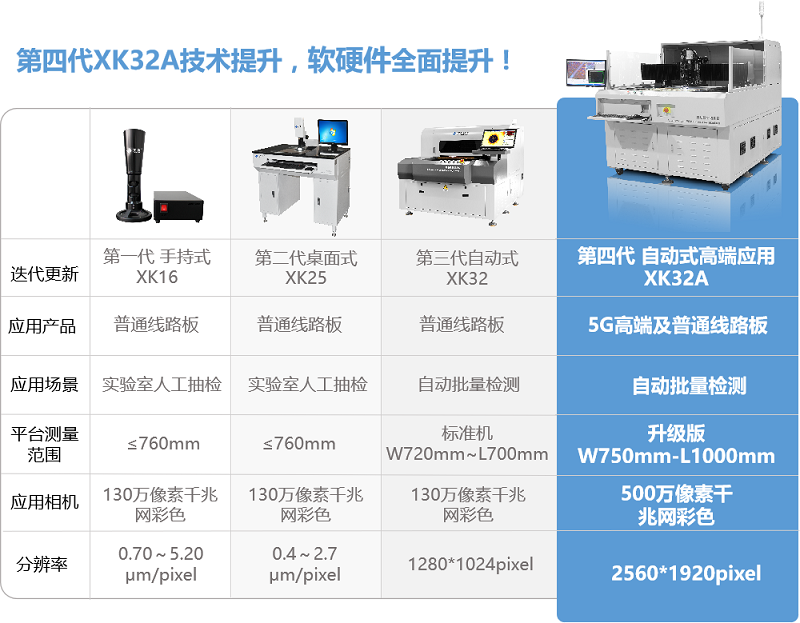

第四代“新”升級

工作原理

通過影像成像系統及光源從上表面垂直于被測板，呈顯影像（相機實時拍圖）感測，并將圖像傳送至電腦測量軟件，通過軟件測量工具分析圖像的“線寬/線距/線寬上下幅/圓/金手指線寬等”標準公差值對比，從而判斷被測板上的測量值OK或NG。

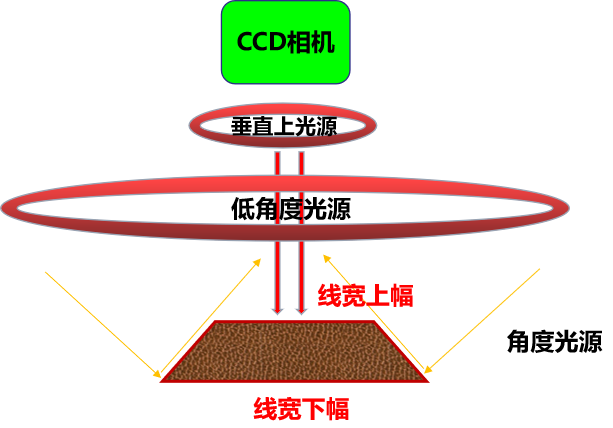

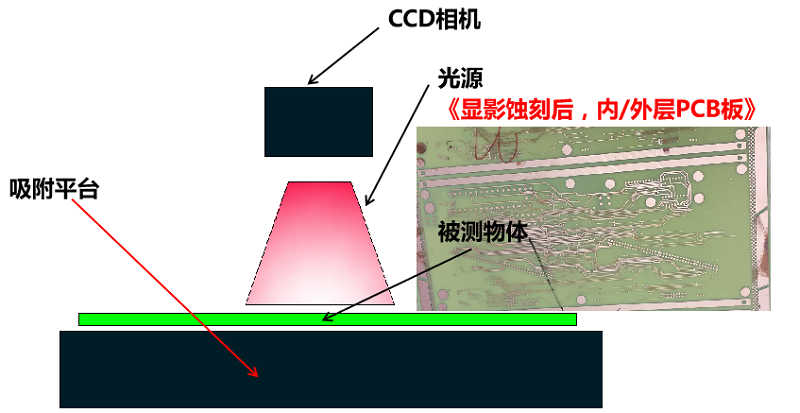

成像原理

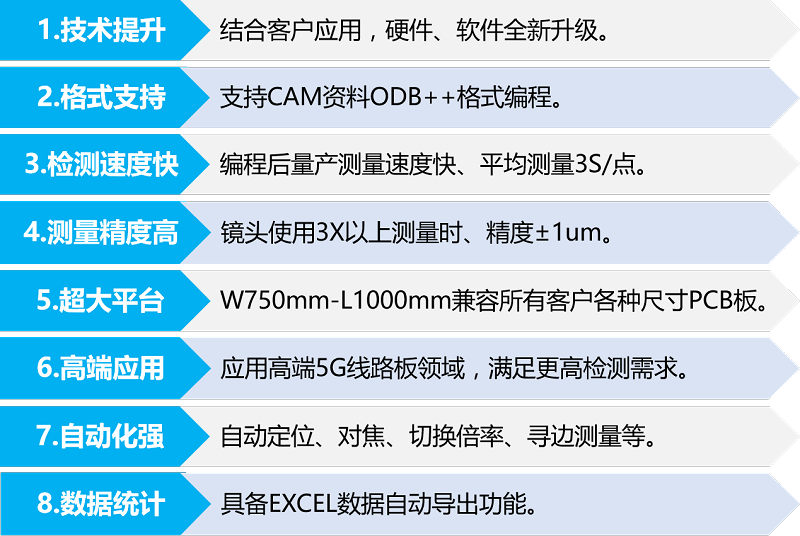

產品優勢

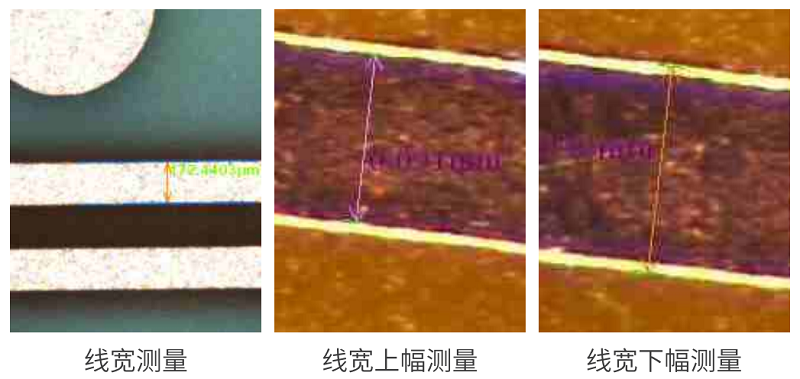

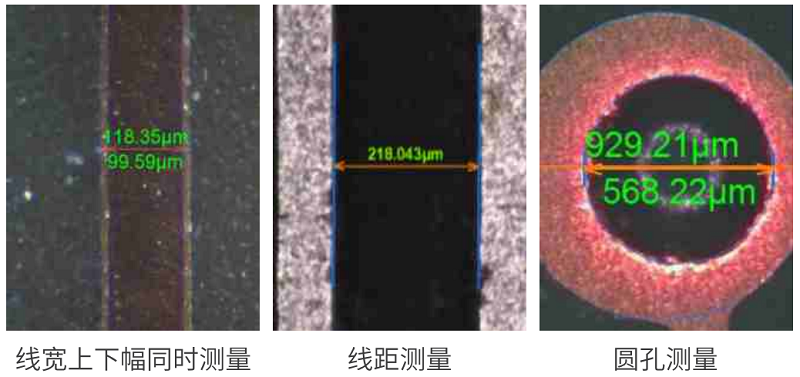

檢測實例

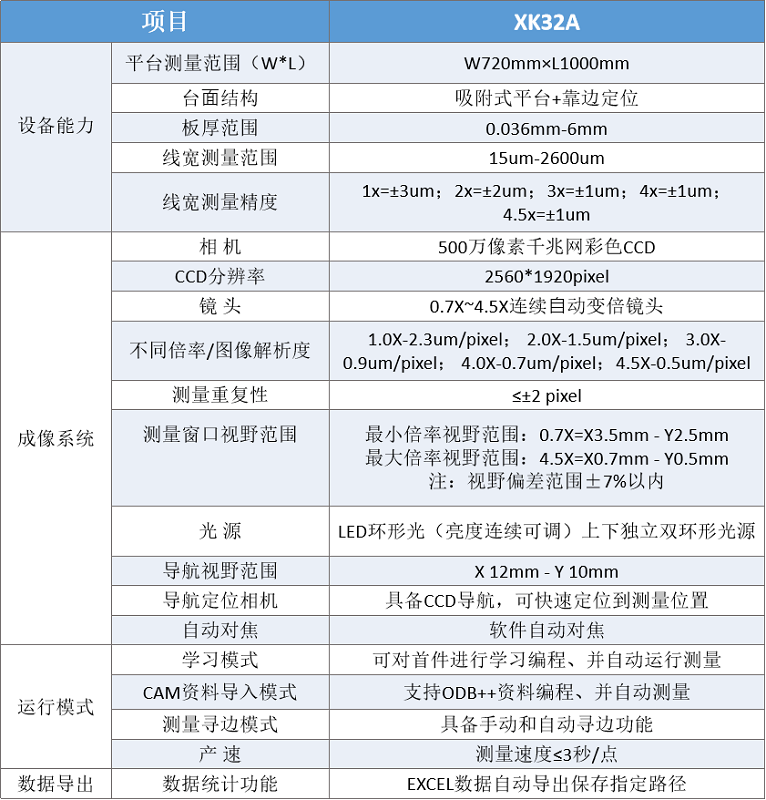

技術參數
